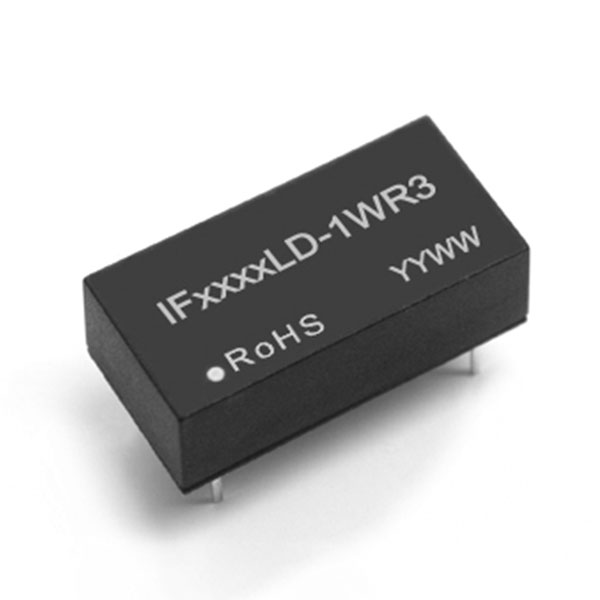

Серия IF_S-1WR3 & IF_LD-1WR3
Серии IF_S-1WR3 и IF_LD-1WR3 | Стабилизированный вход / Изолированный стабилизированный одноканальный выход / 1W
Описание
маркер
Введение продукта
Серии продуктов IF_S-1WR3 и IF_LD-1WR3 специально разработаны для применений в системах питания на плате, где требуется создание одного напряжения, гальванически развязанного от входного источника питания. Данные продукты подходят для: устранения помех на первичной стороне, устранения контуров заземления, чисто цифровых схем, преобразователей напряжения с гальванической развязкой, обычных низкочастотных аналоговых схем, схем управления реле и т.д.
Характеристики продукта
★ Входное напряжение: 3,3 В/5 В/12 В/24 В.
★ Выходное напряжение: 3,3 В/5 В/9 В/12 В/15 В/24 В.
★ Напряжение изоляции: 3 кВ постоянного тока.
★ Рабочая температура: от -40 °C до +105 °C
★ Сертификаты безопасности: UL/cUL 62368-1:2019; IEC 62368-1:2018
EN 62368-1: 3-е издание; CE/EMC: EN 55032 CLASS B
★ Стабильная работа, высокая надежность (MTBF ≥ 3,5 млн часов)
★ Распиновка по международному стандарту
★ Огнестойкий корпус, соответствующий требованиям UL94-V0
★ Соответствие директиве RoHS
Серия IF_S-1WR3 & IF_LD-1WR3
| Руководство по выбору модуля | |||||||
| Тип изделия / Модель | Входное напряжение (Вdc) | Выход | КПД при полной нагрузке (% / Тип) | Максимальная емкостная нагрузка (мкФ) | Корпус | ||
| Номинальное значение (диапазон значений) | Выходное напряжение (В пост. тока) | Минимальный ток (мА) | Максимальный ток (мА) | ||||
| IF0303S-1WR3 | 3.3 (2.97-3.63) |
3.3 | 31 | 303 | 68 | 220 | SIP |
| IF0305S-1WR3 | 5 | 20 | 200 | 71 | 220 | SIP | |
| IF0309S-1WR3 | 9 | 12 | 111 | 71 | 220 | SIP | |
| IF0312S-1WR3 | 12 | 9 | 83 | 72 | 220 | SIP | |
| IF0315S-1WR3 | 15 | 7 | 67 | 73 | 220 | SIP | |
| IF0324S-1WR3 | 24 | 5 | 42 | 70 | 220 | SIP | |
| IF0303LD-1WR3 | 3.3 (2.97-3.63) |
3.3 | 31 | 303 | 68 | 220 | DIP |
| IF0305LD-1WR3 | 5 | 20 | 200 | 71 | 220 | DIP | |
| IF0309LD-1WR3 | 9 | 12 | 111 | 71 | 220 | DIP | |
| IF0312LD-1WR3 | 12 | 9 | 83 | 72 | 220 | DIP | |
| IF0315LD-1WR3 | 15 | 7 | 67 | 73 | 220 | DIP | |
| IF0324LD-1WR3 | 24 | 5 | 42 | 70 | 220 | DIP | |
| IF0503S-1WR3 | 5 (4.75-5.25) |
3.3 | 31 | 305 | 68 | 220 | SIP |
| IF0505S-1WR3 | 5 | 20 | 200 | 71 | 220 | SIP | |
| IF0509S-1WR3 | 9 | 12 | 111 | 71 | 220 | SIP | |
| IF0512S-1WR3 | 12 | 9 | 83 | 72 | 220 | SIP | |
| IF0515S-1WR3 | 15 | 7 | 67 | 73 | 220 | SIP | |
| IF0524S-1WR3 | 24 | 5 | 42 | 70 | 220 | SIP | |
| IF0503LD-1WR3 | 5 (4.75-5.25) |
3.3 | 31 | 305 | 68 | 220 | DIP |
| IF0505LD-1WR3 | 5 | 20 | 200 | 71 | 220 | DIP | |
| IF0509LD-1WR3 | 9 | 12 | 111 | 71 | 220 | DIP | |
| IF0512LD-1WR3 | 12 | 9 | 83 | 72 | 220 | DIP | |
| IF0515LD-1WR3 | 15 | 7 | 67 | 73 | 220 | DIP | |
| IF0524LD-1WR3 | 24 | 5 | 42 | 70 | 220 | DIP | |
| IF1203S-1WR3 | 12 (11.4-12.6) |
3.3 | 31 | 312 | 68 | 220 | SIP |
| IF1205S-1WR3 | 5 | 20 | 200 | 71 | 220 | SIP | |
| IF1209S-1WR3 | 9 | 12 | 111 | 72 | 220 | SIP | |
| IF1212S-1WR3 | 12 | 9 | 83 | 73 | 220 | SIP | |
| IF1215S-1WR3 | 15 | 7 | 67 | 73 | 220 | SIP | |
| IF1224S-1WR3 | 24 | 5 | 42 | 70 | 220 | SIP | |
| IF1203LD-1WR3 | 12 (11.4-12.7) |
3.3 | 31 | 312 | 68 | 220 | DIP |
| IF1205LD-1WR3 | 5 | 20 | 200 | 71 | 220 | DIP | |
| IF1209LD-1WR3 | 9 | 12 | 111 | 72 | 220 | DIP | |
| IF1212LD-1WR3 | 12 | 9 | 83 | 73 | 220 | DIP | |
| IF1215LD-1WR3 | 15 | 7 | 67 | 73 | 220 | DIP | |
| IF1224LD-1WR3 | 24 | 5 | 42 | 70 | 220 | DIP | |
| IF1503S-1WR3 | 15 (14.25-15.75) |
3.3 | 31 | 303 | 68 | 220 | SIP |
| IF1505S-1WR3 | 5 | 20 | 200 | 71 | 220 | SIP | |
| IF1509S-1WR3 | 9 | 12 | 111 | 71 | 220 | SIP | |
| IF1512S-1WR3 | 12 | 9 | 83 | 73 | 220 | SIP | |
| IF1515S-1WR3 | 15 | 7 | 67 | 73 | 220 | SIP | |
| IF1524S-1WR3 | 24 | 5 | 42 | 70 | 220 | SIP | |
| IF1503LD-1WR3 | 15 (14.25-15.75) |
3.3 | 31 | 315 | 68 | 220 | DIP |
| IF1505LD-1WR3 | 5 | 20 | 200 | 71 | 220 | DIP | |
| IF1509LD-1WR3 | 9 | 12 | 111 | 71 | 220 | DIP | |
| IF1512LD-1WR3 | 12 | 9 | 83 | 73 | 220 | DIP | |
| IF1515LD-1WR3 | 15 | 7 | 67 | 73 | 220 | DIP | |
| IF1524LD-1WR3 | 24 | 5 | 42 | 70 | 220 | DIP | |
| IF2403S-1WR3 | 24 (22.8-25.2) |
3.3 | 31 | 324 | 68 | 220 | SIP |
| IF2405S-1WR3 | 5 | 20 | 200 | 71 | 220 | SIP | |
| IF2409S-1WR3 | 9 | 12 | 111 | 71 | 220 | SIP | |
| IF2412S-1WR3 | 12 | 9 | 83 | 73 | 220 | SIP | |
| IF2415S-1WR3 | 15 | 7 | 67 | 73 | 220 | SIP | |
| IF2424S-1WR3 | 24 | 5 | 42 | 70 | 220 | SIP | |
| IF2403LD-1WR3 | 24 (22.8-25.2) |
3.3 | 31 | 324 | 68 | 220 | DIP |
| IF2405LD-1WR3 | 5 | 20 | 200 | 71 | 220 | DIP | |
| IF2409LD-1WR3 | 9 | 12 | 111 | 71 | 220 | DIP | |
| IF2412LD-1WR3 | 12 | 9 | 83 | 73 | 220 | DIP | |
| IF2415LD-1WR3 | 15 | 7 | 67 | 73 | 220 | DIP | |
| IF2424LD-1WR3 | 24 | 5 | 42 | 70 | 220 | DIP | |
| Параметр | Мин. | Тип. | Макс. | Ед. изм. | Условия испытаний |
| Входной ток (при полной/холостой нагрузке) | -- | 450/8 | -- | мА | Вход 3.3 В пост. тока |
| -- | 300/8 | -- | мА | Вход 5 В пост. тока | |
| -- | 125/8 | -- | Вход 12 В пост. тока | ||
| -- | 95/8 | -- | Вход 15 В пост. тока | ||
| -- | 65/8 | -- | мА | Вход 24 В пост. тока | |
| Импульсное напряжение (макс. 1 с) | -0.3 | -- | 8 | В | Вход 3.3 В пост. тока |
| -0.3 | -- | 8 | В | Вход 5 В пост. тока | |
| -0.3 | -- | 20 | Вход 12 В пост. тока | ||
| -0.3 | -- | 20 | Вход 15 В пост. тока | ||
| -0.3 | -- | 28 | В | Вход 24 В пост. тока | |
| Диапазон входного напряжения | ≤ ±5% | ||||
| Тип фильтрации | Фильтрация конденсатором | ||||
| Горячая замена | Не поддерживается | ||||
| Характеристики выхода | |||||
| Параметр | Мин. | Тип. | Макс. | Ед. изм. | Условия испытаний |
| Точность выходного напряжения | -- | -- | ±0.5 | % | — |
| Линейная регулировка | -- | -- | ±2 | % | Изменение входного напряжения ±1% |
| Регуляция по нагрузке | -- | -- | ±3 | % | От 10% до 100% нагрузки |
| Пульсации и шум | -- | 50 | 75 | мВ | Ширина полосы 20 МГц |
| Защита от короткого замыкания | Постоянная защита от КЗ, самовосстановление | ||||
| Общие характеристики | |||||
| Параметр | Мин. | Тип. | Макс. | Ед. изм. | Условия испытаний |
| Частота переключения | -- | 250 | -- | кГц | Полная нагрузка, номинальное входное напряжение |
| Подъем температуры корпуса при работе | -- | 25 | -- | °C | Окружающая температура 25 °C |
| Температурный коэффициент | -- | 0.02 | -- | %/°C | Полная нагрузка |
| Температуростойкость выводов при пайке | -- | -- | 300 | °C | Расстояние от точки пайки до корпуса 1,5 мм, время 10 секунд |
| Напряжение изоляции (между входом и выходом) | 3000 | -- | -- | Вdc | Время испытания 1 минута, ток утечки < 1 мА |
| Сопротивление изоляции (между входом и выходом) | 1000 | -- | -- | МОм | Напряжение изоляции 500 Вdc |
| Влажность при хранении | -- | -- | 95 | %RH | Без конденсации |
| Температура эксплуатации | -40 | -- | 85 | °C | — |
| Температура хранения | -55 | -- | 125 | °C | — |
| Масса | -- | 1.9 | -- | г | — |
| Способ охлаждения | Естественное воздушное охлаждение | ||||
| Если не указано иное, все параметры измеряются при номинальном входном напряжении, чисто резистивной нагрузке и температуре окружающей среды 25 °C. | |||||
| Категория | Параметр | Стандарт и характеристики |
| ЭМИ | Кондуктивные помехи | CISPR 32 / EN 55032, Класс B |
| ЭМС | Электростатический разряд (ЭСР) | IEC / EN 61000-4-2: Воздух ±15 кВ, Контакт ±8 кВ |
График снижения мощности в зависимости от температуры
Габаритные размеры и назначение выводов
✔ Единица измерения размеров: мм ✔ Допуск сечения выводов: ±0,10 ✔ Неназначенные допуски: ±0,25
| IFxxxxS-1WR3 | ||||
| Параметр | Вывод 1 | Вывод 2 | Вывод 4 | Вывод 6 |
| Обозначение | +Vin | -Vin | 0V | +Vo |
| Описание | Плюс входа | Минус входа | Земля выхода | Плюс выхода |
| IFxxxxLD-1WR3 | |||||
| Параметр | Вывод 1 | Вывод 7 | Вывод 9 | Вывод 11 | Вывод 14 |
| Обозначение | -Vin | NC | +Vo | 0V | +Vin |
| Описание | Минус входа | Без функции | Плюс выхода | Земля выхода | Плюс входа |
| Рекомендуемая таблица внешних конденсаторов | |||
| Входное напряжение (Вdc) | C1 (мкФ) | Выходное напряжение (Вdc) | C2/C3 (мкФ) |
| 3.3V/5V | 2.2μF/16V | 3.3V/5V | 4.7μF/16V |
| 12V | 2.2μF/25V | 12V | 1μF/25V |
| 24V | 1μF/50V | 24V | 1μF/50V |
Рекомендуемая базовая схема применения
| Таблица рекомендуемых внешних компонентов | |
| Обозначение | Параметр |
| C1/C2 | 4,7 мкФ |
| C3 | См. параметры Cout на рисунке выше |
| CY | 270pF |
| L1 | 6.8 μ H |
Рекомендуемая схема ЭМС
График температур волновой пайки для бесплавянных изделий в корпусах SIP&DIP
Способ упаковки
Инструкции по упаковке
1. В одной тубе — 25 шт.
2. В одной коробке — 100 туб = 100 × 25 = 2500 шт.
3. Вес одной единицы продукции: 1.9г. Вес нетто одной коробки: 4.75кг, вес брутто: 7.15 кг.
Меры предосторожности
◆ Требования к нагрузке: старайтесь избегать использования без нагрузки. Если фактическая потребляемая мощность нагрузки составляет менее 10% от номинальной мощности модуля или наблюдается работа без нагрузки, рекомендуется подключить внешний резистор на выходе (так, чтобы суммарная мощность внешнего резистора и нагрузки составляла не менее 10% от номинальной нагрузки) или выбрать модуль с меньшей номинальной мощностью.
◆ Защита от перегрузки: обычно в рабочих условиях выходная цепь данного изделия не имеет функции защиты от перегрузки. В этом случае можно последовательно подключить самовосстанавливающийся предохранитель или автоматический выключатель на входе.
◆ Выходная внешняя емкость не должна быть слишком большой, так как это может вызвать перегрузку по току или проблемы при запуске модуля. Рекомендации по выбору внешней емкости можно найти в соответствующей таблице.
◆ Для случаев с высокими требованиями к пульсациям и шумам можно подключить внешний LC-фильтр.
связаться с нами
Сопутствующие популярные продукты
IB_XT-1WR3-
Стабилизированный вход / Изолированный стабилизированный одноканальный выход / 1W
A_XT-1WR3 & B_XT-1WR3
Стабилизированный вход / Изолированный нестабилизированный одноканальный выход / 1W

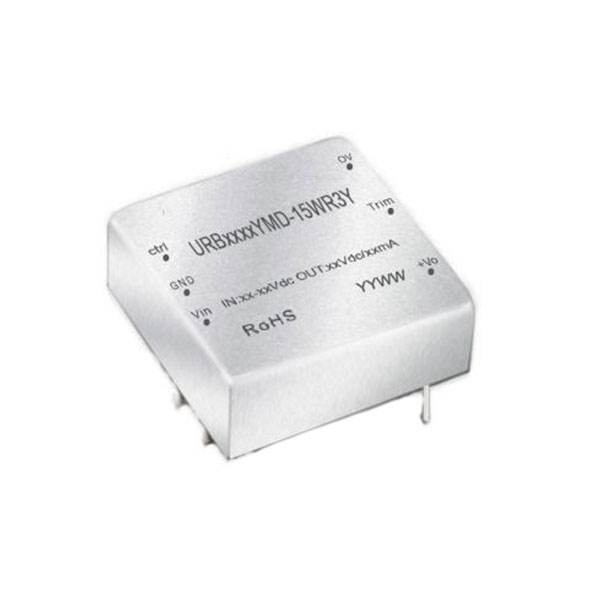

URA_YMD-15WR3 & URB_YMD-15WR3
Серия URA & URB_YMD-15WR3(Y) | Широкий диапазон входного напряжения / Стабилизированный выход / 15 Вт
Серия IB_LS-1WR3 & IB_LD-1WR3
Серии IB_LS-1WR3 и IB_LD-1WR3 |Стабилизированный вход / Изолированный стабилизированный одноканальный выход / 1W
Серия K78UXX-500R3(L)
Серия K78Ux-500R3(L) | Широкий диапазон входного напряжения / Неизолированный стабилизированный выход / 500 мА

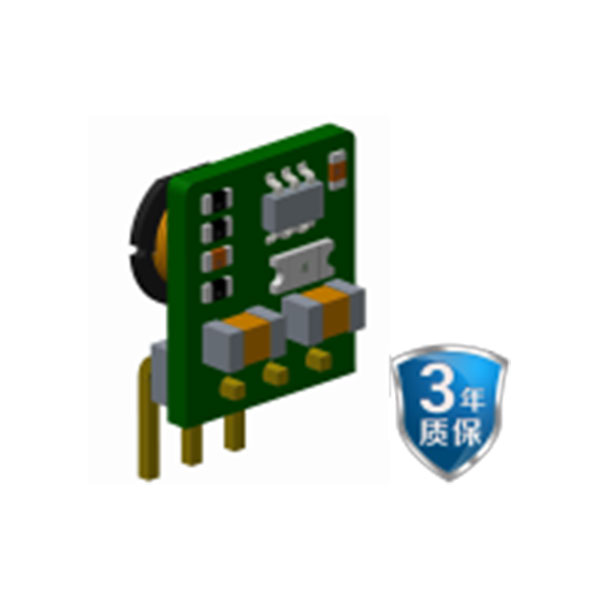

Серия K78LXX-500R3
Серия K78Lxx-500R3 | Широкий диапазон входного напряжения / Неизолированный стабилизированный выход / 500 мА
Серия F_S-2WR3 & F_D-2WR3
Серии F_S-2WR3 и F_D-2WR3 | Стабилизированный вход / Изолированный нестабилизированный одноканальный выход / 2W
Серия K78XX-2000R3(L)
Серия K78xx-2000R3(L) | Широкий диапазон входного напряжения / Неизолированный стабилизированный выход / 2000 мА (2 A)
G_S-1WR3&H_S-1WR3
Серии G_S-1WR3 и H_S-1WR3 | Стабилизированный вход / Изолированный нестабилизированный одноканальный выход / 1W
URA_LD-20WR3 & URB_LD-20WR3
Серия URA_LD-20WR3 & URB_LD-20WR3(Y) | Широкий диапазон входного напряжения / Стабилизированный выход / 20 Вт
URA_S-3WR3 & URB_S-3WR3
Серия URA_S-3WR3 & URB_S-3WR3 | Широкий диапазон входного напряжения / Стабилизированный выход / 3 Вт

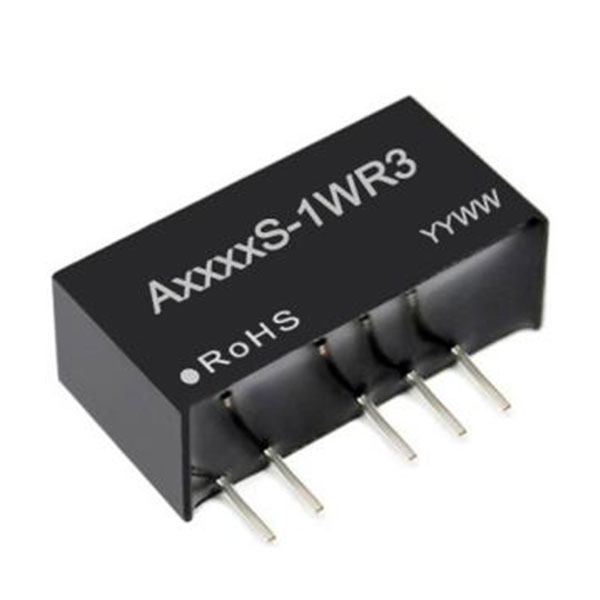

Серия A_S-1WR3 & A_D-1WR3
Стабилизированный вход / Изолированный нестабилизированный двухканальный выход / 1W

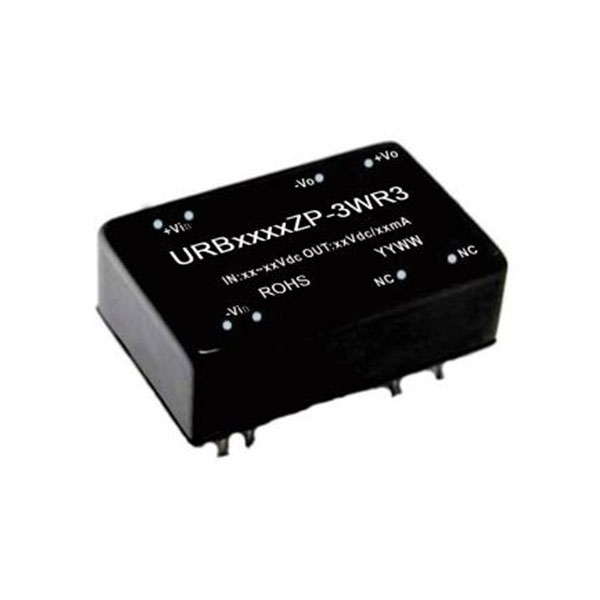

URA_ZP-3WR3 & URB_ZP-3WR3
