Серия HQCxxG
Серия HQCxxG | Специализированный DC/DC источник питания для драйверов SiC
Описание
маркер
Введение продукта
HQCxxG — это DC-DC модуль питания, специально разработанный для драйверов SiC, требующих двух изолированных источников питания. Внутренняя схема использует режим двух выходов с общим проводом, что обеспечивает более эффективное энергоснабжение для включения и выключения SiC-транзисторов. Одновременно модуль обладает защитой от короткого замыкания на выходе и способностью к самовосстановлению. Продукт подходит для применения в: универсальных частотных преобразователях, системах сервоприводов переменного тока, сварочных аппаратах и источниках бесперебойного питания (ИБП).
Характеристики продукта
★ Эффективность до 82%
★ Напряжение изоляции: 6,4 кВ постоянного тока
★ Рабочая температура: от -40 °C до +105 °C
★ Стабильная работа, высокая надежность (MTBF ≥ 3,5 млн часов)
★ Сертификаты безопасности: UL/cUL 62368-1:2019; IEC 62368-1:2018
★ Огнестойкий корпус, соответствующий требованиям UL94-V0
★ Соответствие требованиям директивы RoHS
Специализированный DC/DC источник питания для драйверов SiC
| Модель | Входное напряжение (Vdc) | Диапазон входного напряжения | Выходы (Vdc) +Vo/-Vo | Макс. ток выхода (мA) +Vo/-Vo | Типичная КПД (%) | Макс. емкостная нагрузка (мкФ) |
| HQC053G-1505S | 5 | 4.5–5.5 | +15.0 / -5.0 | +80 / -40 | 79 | 470 |
| HQC053G-2004S | 5 | 4.5–5.5 | +20.0 / -4.0 | +80 / -40 | 79 | 470 |
| HQC053G-183R5S | 5 | 4.5–5.5 | +18.0 / -3.5 | +80 / -80 | 79 | 680 |
| HQC053G-1805S | 5 | 4.5–5.5 | +18.0 / -5.0 | +100 / -100 | 81 | 680 |
| HQC123G-152R5S | 12 | 10.8–13.2 | +15.0 / -2.5 | +100 / -100 | 81 | 470 |
| HQC123G-1803S | 12 | 10.8–13.2 | +18.0 / -3.0 | +100 / -100 | 80 | 680 |
| HQC123G-1805S | 12 | 10.8–13.2 | +18.0 / -5.0 | +100 / -100 | 80 | 680 |
| HQC123G-153R5S | 12 | 10.8–13.2 | +15.0 / -3.5 | +120 / -120 | 80 | 680 |
| HQC123G-1504S | 12 | 10.8–13.2 | +15.0 / -4.0 | +120 / -120 | 80 | 680 |
| HQC123G-2004S | 12 | 10.8–13.2 | +20.0 / -4.0 | +90 / -90 | 81 | 470 |
| HQC123G-2005S | 12 | 10.8–13.2 | +20.0 / -5.0 | +90 / -90 | 80 | 470 |
| HQC153G-1504S | 15 | 13.5–16.5 | +15.0 / -4.0 | +120 / -120 | 80 | 680 |
| HQC153G-1803S | 15 | 13.5–16.5 | +18.0 / -3.0 | +100 / -100 | 81 | 680 |
| HQC153G-183R5S | 15 | 13.5–16.5 | +18.0 / -3.5 | +120 / -120 | 82 | 680 |
| HQC153G-1805S | 15 | 13.5–16.5 | +18.0 / -5.0 | +100 / -100 | 81 | 680 |
| HQC153G-2004S | 15 | 13.5–16.5 | +20.0 / -4.0 | +100 / -100 | 80 | 220 |
| HQC153G-2005S | 15 | 13.5–16.5 | +20.0 / -5.0 | +90 / -90 | 81 | 680 |
| HQC243G-1504S | 24 | 21.6–26.4 | +15.0 / -4.0 | +120 / -120 | 82 | 680 |
| HQC243G-1803S | 24 | 21.6–26.4 | +18.0 / -3.0 | +100 / -100 | 80 | 680 |
| HQC243G-183R5S | 24 | 21.6–26.4 | +18.0 / -3.5 | +100 / -100 | 80 | 680 |
| HQC243G-1804S | 24 | 21.6–26.4 | +18.0 / -4.0 | +100 / -100 | 80 | 680 |
| HQC243G-1805S | 24 | 21.6–26.4 | +18.0 / -5.0 | +100 / -100 | 80 | 680 |
| HQC243G-2004S | 24 | 21.6–26.4 | +20.0 / -4.0 | +100 / -100 | 80 | 680 |
| HQC243G-2005S | 24 | 21.6–26.4 | +20.0 / -5.0 | +90 / -90 | 81 | 680 |
| HQC242G-158R7S | 24 | 21.6–26.4 | +15.0 / -8.7 | +80 / -40 | 80 | 470 |
| HQC243G-1509S | 24 | 21.6–26.4 | +15.0 / -9.0 | +100 / -100 | 81 | 470 |
★★ Может быть изготовлено на заказ в соответствии с реальными требованиями ★★
| Входные характеристики | ||||||
| Параметр | Min | Typ. | Max. | Ед. изм. | Условия испытаний | |
| Входной ток (полная/холостая нагрузка) | -- | 350/10 | -- | мА | HQ0053G-1505S | Номинальное входное напряжение |
| -- | 450/10 | -- | HQ0053G-2004S | |||
| -- | 430/10 | -- | HQ0053G-183R5S | |||
| -- | 190/10 | -- | HQ0123G-152R5S | |||
| -- | 210/10 | -- | HQ0123G-1803S | |||
| -- | 230/10 | -- | HQ0123G-153R5S | |||
| -- | 230/10 | -- | HQ0123G-1504S | |||
| -- | 210/10 | -- | HQ0123G-2004S | |||
| -- | 220/10 | -- | HQ0123G-2005S | |||
| -- | 190/10 | -- | HQ0153G-1504S | |||
| -- | 170/10 | -- | HQ0153G-1803S | |||
| -- | 185/10 | -- | HQ0153G-2005S | |||
| -- | 130/10 | -- | HQ0243G-1504S | |||
| -- | 140/10 | -- | HQ0243G-2004S | |||
| -- | 120/8 | -- | HQ0243G-2005S | |||
| -- | 90/8 | -- | HQ0242G-158R7S | |||
| -- | 125/8 | -- | HQ0243G-1509S | |||
| Импульсное напряжение (макс. 1 с) | -0.3 | -- | 10 | В | Вход 5 В пост. тока | |
| -0.3 | -- | 15 | Вход 12 В пост. тока | |||
| -0.3 | -- | 18 | Вход 15 В пост. тока | |||
| -0.3 | -- | 30 | Вход 24 В пост. тока | |||
| Диапазон входного напряжения | ≤±10% | |||||
| Тип фильтра | Емкостная фильтрация | |||||
| Горячая замена | Не поддерживается | |||||
| Параметр | Условия испытаний | Мин. | Тип. | Макс. | Ед. изм. | |||
| Точность выходного напряжения | Номинальное входное напряжение | HQ053G-1505S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % |
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQ053G-2004S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQ053G-18R5S | Легкая нагрузка | +Vo | 0 | 4 | 9 | % | ||
| -Vo | 5 | 10 | 18 | % | ||||
| Полная нагрузка | +Vo | -6 | -2 | 2 | % | |||
| -Vo | -4 | 0 | 5 | % | ||||
| HQ123G-152R5S | Легкая нагрузка | +Vo | 0 | 4 | 9 | % | ||
| -Vo | 5 | 10 | 18 | % | ||||
| Полная нагрузка | +Vo | -6 | -2 | 2 | % | |||
| -Vo | -4 | 0 | 5 | % | ||||
| HQ123G-1803S | Легкая нагрузка | +Vo | 0 | 4 | 9 | % | ||
| -Vo | 5 | 10 | 18 | % | ||||
| Полная нагрузка | +Vo | -6 | -2 | 2 | % | |||
| -Vo | -4 | 0 | 5 | % | ||||
| HQ123G-153R5S | Легкая нагрузка | +Vo | 0 | 4 | 9 | % | ||
| -Vo | 5 | 10 | 18 | % | ||||
| Полная нагрузка | +Vo | -6 | -2 | 2 | % | |||
| -Vo | -4 | 0 | 5 | % | ||||
| HQ123G-1504S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQ123G-2004S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQ123G-2005S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQ153G-1504S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| Точность выходного напряжения | Номинальное входное напряжение | HQC153G-1803S | Легкая нагрузка | +Vo | 0 | 4 | 9 | % |
| -Vo | 5 | 10 | 18 | % | ||||
| Полная нагрузка | +Vo | -6 | -2 | 2 | % | |||
| -Vo | -4 | 0 | 5 | % | ||||
| HQC153G-2005S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQC243G-1504S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQC243G-2004S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQC243G-2005S | Легкая нагрузка | +Vo | 2 | 4 | 6 | % | ||
| -Vo | 5 | 10 | 15 | % | ||||
| Полная нагрузка | +Vo | -4 | -1.5 | 1 | % | |||
| -Vo | -4 | 0.5 | 5.5 | % | ||||
| HQC242G-158R7S | Легкая нагрузка | +Vo | 0 | 4 | 9 | % | ||
| -Vo | 5 | 10 | 18 | % | ||||
| Полная нагрузка | +Vo | -6 | -2 | 2 | % | |||
| -Vo | -4 | 0 | 5 | % | ||||
| HQC243G-1509S | Легкая нагрузка | +Vo | 0 | 4 | 9 | % | ||
| -Vo | 5 | 10 | 18 | % | ||||
| Полная нагрузка | +Vo | -6 | -2 | 2 | % | |||
| -Vo | -4 | 0 | 5 | % | ||||
| Коэффициент регулирования по линейности | Изменение входного напряжения на ±10% | -- | -- | ±1.2 | % | |||
| Коэффициент регулирования по нагрузке | От 10% до 100% нагрузки | +Vo | HQC053G-1505S | -- | 6 | 9 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 101% нагрузки | +Vo | HQC053G-2004S | -- | 6 | -- | % | |
| Коэффициент регулирования по нагрузке | От 10% до 102% нагрузки | +Vo | HQC053G-183R5S | -- | 5 | 8 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 103% нагрузки | +Vo | HQC123G-152R5S | -- | 7 | 9 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 104% нагрузки | +Vo | HQC123G-1803S | -- | 5 | 10 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 105% нагрузки | +Vo | HQC123G-153R5S | -- | 5 | 8 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 106% нагрузки | +Vo | HQC123G-1504S | -- | 6 | 9 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 107% нагрузки | +Vo | HQC123G-2004S | -- | 6 | 9 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 108% нагрузки | +Vo | HQC123G-2005S | -- | 8 | 10 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 109% нагрузки | +Vo | HQC153G-1504S | -- | 5 | 12 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 110% нагрузки | +Vo | HQC153G-1803S | -- | 5 | 10 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 111% нагрузки | +Vo | HQC153G-2005S | -- | 7 | 10 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 112% нагрузки | +Vo | HQC243G-1504S | -- | 6 | 9 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 113% нагрузки | +Vo | HQC243G-2004S | -- | 10 | 13 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 114% нагрузки | +Vo | HQC243G-2005S | -- | 8 | 12 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 115% нагрузки | +Vo | HQC242G-158R7S | -- | 5 | 10 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 116% нагрузки | +Vo | HQC243G-1509S | -- | 10 | 15 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 117% нагрузки | +Vo | HQC053G-1505S | -- | 12 | 20 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 118% нагрузки | +Vo | HQC053G-2004S | -- | 10 | 14 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 119% нагрузки | +Vo | HQC053G-183R5S | -- | 10 | 13 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 120% нагрузки | +Vo | HQC123G-152R5S | -- | 12 | 16 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 121% нагрузки | +Vo | HQC123G-1803S | -- | 10 | 16 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 122% нагрузки | +Vo | HQC123G-153R5S | -- | 10 | 13 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 123% нагрузки | +Vo | HQC123G-1504S | -- | 12 | 16 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 124% нагрузки | +Vo | HQC123G-2004S | -- | 10 | 13 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 125% нагрузки | +Vo | HQC123G-2005S | -- | 10 | 15 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 126% нагрузки | +Vo | HQC153G-1504S | -- | 10 | 15 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 127% нагрузки | +Vo | HQC153G-1803S | -- | 10 | 20 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 128% нагрузки | +Vo | HQC153G-2005S | -- | 10 | 17 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 129% нагрузки | +Vo | HQC243G-1504S | -- | 10 | 16 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 130% нагрузки | +Vo | HQC243G-2004S | -- | 10 | 18 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 131% нагрузки | +Vo | HQC243G-2005S | -- | 10 | 15 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 132% нагрузки | +Vo | HQC242G-158R7S | -- | 10 | 16 | % | |
| Коэффициент регулирования по нагрузке | От 10% до 133% нагрузки | +Vo | HQC243G-1509S | -- | 10 | 18 | % | |
| Пульсации и шум | Полоса частот 20 МГц, полная нагрузка | -- | 50 | 75 | mVp-p | |||
| Защита от короткого замыкания на выходе | Постоянная, самовосстанавливающаяся | |||||||
| Общие характеристики | |||||
| Параметр | Мин. | Тип. | Макс. | Ед. изм. | Условия испытаний |
| Частота переключения | -- | 250 | -- | КГц | Полная нагрузка, номинальное входное напряжение |
| Нагрев корпуса при работе | -- | 25 | -- | °C | Температура окружающей среды 25 °C |
| Температурный коэффициент | -- | 0,02 | -- | %/°C | Полная нагрузка |
| Температура устойчивости выводов к припою | -- | -- | 300 | °C | Расстояние от точки припоя до корпуса 1,5 мм, 10 секунд |
| Напряжение изоляции (вход-выход) | 6400 | -- | -- | Вдк | Время испытания 1 минута, ток утечки < 1 мА |
| Сопротивление изоляции (вход-выход) | 1000 | -- | -- | МОм | Напряжение изоляции 500 Вдк |
| Емкость изоляции | -- | 3,5 | -- | пФ | Вход-выход, 100 кГц / 0,1 В |
| Относительная влажность при хранении | -- | -- | 95 | %RH | Без конденсации влаги |
| Рабочая температура | -40 | -- | 105 | °C | -- |
| Температура хранения | -55 | -- | 125 | °C | -- |
| Электрический зазор и расстояние утечки на печатной плате | 5,5 | -- | -- | мм | -- |
| Вес | -- | 4 | -- | г | -- |
| Способ охлаждения | Естественное воздушное охлаждение | ||||
| Примечание: если не указано иное, все параметры тестируются при номинальном входном напряжении, чисто резистивной нагрузке и комнатной температуре 25 °C. | |||||
| Электромагнитная совместимость (ЭМС) | ||
| EMI | Проводимые помехи | CISPR32/EN55032 CLASS B |
| Излучаемые помехи | CISPR32/EN55032 CLASS B | |
| EMS | Электростатический разряд | IEC/EN61000-4-2 Air ±15 кВ, Contact ±8 кВ |
График зависимости выходных характеристик от температуры окружающей среды
График погрешности (охватывающая кривая)
Тестовая эталонная схема
Примечание: C1, C2, C3, C4 – все конденсаторы емкостью 100 мкФ/35 В
Типовая схема применения
Примечание: C1, C2 и C4 имеют номинал 100 мкФ/35 В
Рекомендуемая схема EMC
L1：33 мкГн
C1/C2：1 мкФ/35 В (низкое ESR)
Внешние размеры и определение выводов
| способ вывода | |||||
| Вывод | 1 | 2 | 5 | 6 | 7 |
| Функция | Vin | GND | -Vo | 0V | +Vo |
✔ Единицы измерения: мм ✔ Допуск диаметра клемм: ±0,10 ✔ Неуказанные допуски: ±0,50
График температуры пайки волной для безсвинцовых изделий SIP&DIP
Способ упаковки
Инструкции по упаковке
1. В одной тубе — 25 шт.
2. В одной коробке — 100 туб = 100 × 25 = 2500 шт.
3. Вес одной единицы продукции: 4 г. Вес нетто одной коробки: 10 кг, вес брутто: 12,5 кг.
связаться с нами
Сопутствующие популярные продукты
E_XT-1WR3 & F_XT-1WR3
Стабилизированный вход / Изолированный нестабилизированный одноканальный выход / 1W
Серия K78LXX-1000R3
Серия K78Lxx-1000R3 | Широкий диапазон входного напряжения / Неизолированный стабилизированный выход / 1A
Серия F_S-1WR3 & F_D-1WR3
Стабилизированный вход / Изолированный нестабилизированный одноканальный выход / 1W

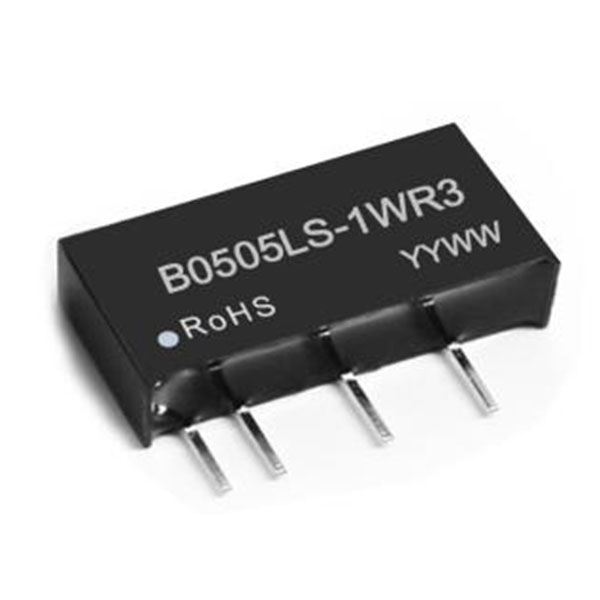

Серия B_LS-1WR3 & B_LD-1WR3
Стабилизированный вход / Изолированный нестабилизированный одноканальный выход / 1W
LS10-13BxxR3
LS10-13BxxR3 | 10W источник питания в открытом исполнении · Широковходный для переменного/постоянного тока · Для компактного оборудования
Серия D_S-1WR3
Стабилизированный вход / Двойной изолированный нестабилизированный двухканальный выход / 1W
LS05-13BxxR3
Серия LS05-13BxxR3 | 5W ультракомпактный AC-DC источник питания в открытом исполнении
IB_XT-1WR3-
Стабилизированный вход / Изолированный стабилизированный одноканальный выход / 1W
A_XT-2WR3 & B_XT-2WR3
Стабилизированный вход / Изолированный нестабилизированный одноканальный выход / 2W

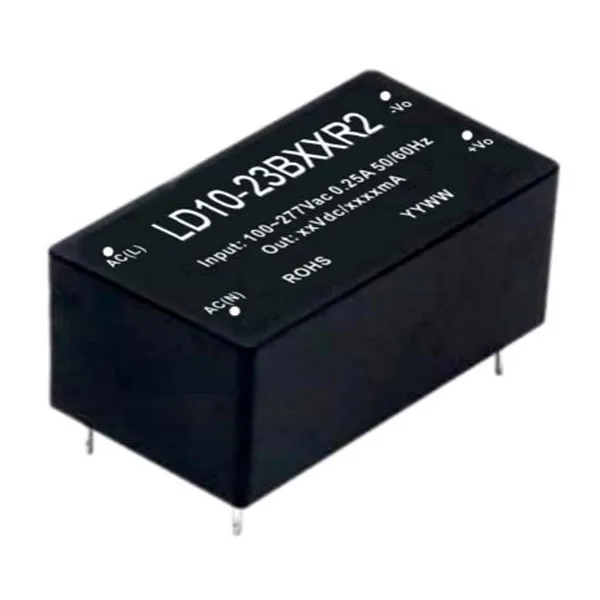

LD10-23BxxR2
Серия LD10-23BxxR2 | Сверхшироковходный AC-DC модуль для переменного/постоянного тока, промышленный высоконадёжный источник питания с диапазоном рабочих температур от -40℃ до +85℃
Серия K78XX-1000R3(L)
Серия K78xx-1000R3(L) | Широкий диапазон входного напряжения / Неизолированный стабилизированный выход / 1000 мА (1 A)
URA&URB_YMD-10WR3(Y)
Серия URA & URB_YMD-10WR3(Y) | Широкий диапазон входного напряжения / Стабилизированный выход / 10 Вт
Серия IE_KS-2WR3
Серия IE_KS-2WR3 | Стабилизированный вход / Изолированный стабилизированный двухканальный выход / 2W
URG_P-6WR3&URH_P-6WR3
Серии URG_P-6WR3 и URH_P-6WR3 | Широковходный / Стабилизированный выход / 6W
